国产成人三级_国产精品一区二区三区视频网站_免费人成在线观看网站_久久亚洲精品国产亚洲老地址_日本韩国在线视频_色综合天天综合网中文字幕_免费在线观看羞羞视频

　　鈷酸鋰軟包電池是正極采用鈷酸鋰，外殼用鋁塑包裝膜封裝的電池，廣泛用于便攜式電子產品上。由于鈷酸鋰軟包電池的外殼采用的是鋁塑膜，電池高溫循環后一般膨脹率大約10%。人們對循環性能的研究較多，大部分是通過電解液添加劑，改善正極材料和改善負極材料，未見從涂層隔膜角度降低循環膨脹率的報道。本論文擬在鈷酸鋰軟包電池上采用不同類型涂層隔膜，用于改善高溫循環膨脹率，同時電池保持較好的安全和電化學性能。

　　1實驗

　　1.1電池制備

　　電池A制備：采用正極鈷酸鋰，負極人造石墨，隔膜1(常用類型的隔膜)，電解液以及其他原材料，制作容量為480mAh的562528軟包電池。

　　電池B制備：采用隔膜2，其他同電池A，制作容量為480mAh的562528軟包電池。

　　電池C制備：采用隔膜3，其他同電池A，制作容量為480mAh的562528軟包電池。

　　電池D制備：采用隔膜4，其他同電池A，制作容量為480mAh的562528軟包電池。

　　電池E制備：采用隔膜5，其他同電池A，制作容量為480mAh的562528軟包電池。

　　電池F制備：采用隔膜6，其他同電池A，制作容量為480mAh的562528軟包電池。

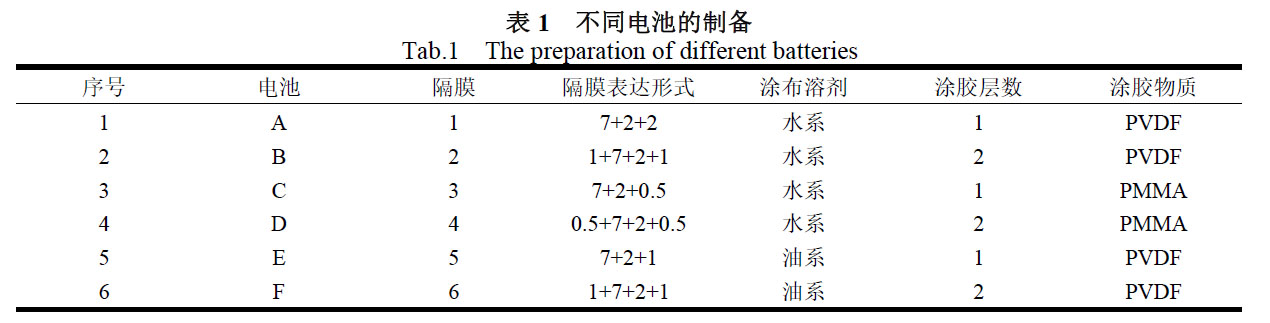

　　表1列出了各種電池的制備對比情況。 　　1.2循環測試

　　采用新威充放電柜，在45下，將電芯以0.8C充電到4.4V，

　　截至電流0.05C，休眠10分鐘，1C放電到3V，休眠10分鐘，按如此過程循環規定的次數，測量循環前后的電池厚度。

　　2結果與討論

　　2.1電池的測試數據

　　表2匯總了各電池的測試數據。 　　2.2電池A和B的數據分析

　　電池A采用常用的7+2+2隔膜，7+2+2代表7m基膜的一面涂布2m陶瓷層然后再在同一面涂布2m的PVDF膠層，該隔膜是采用水溶劑進行涂布的，電池A的45下300次循環后厚度膨脹率9.2%。

　　電池B的1+7+2+1隔膜代表7m基膜的一面涂布2m陶瓷層，然后再在隔膜的兩面各涂1m的PVDF膠層，該隔膜是采用水溶劑進行涂布的。和電池A相比，電池B采用水系雙面涂PVDF膠隔膜，提升隔膜膠層和極片之間的黏附力，從而降低電池循環膨脹率到7.3%。電池A和B的交流內阻以及1C放電容量保持率基本相當。

　　2.3電池C和D的數據分析

　　電池C的7+2+0.5隔膜代表7m基膜的一面涂布2m陶瓷層然后再在同一面涂布1m的PMMA膠層，該隔膜是采用水溶劑進行涂布的，電池C的45下300次循環后厚度膨脹率9.1%，和電池A的相當。

　　電池D的0.5+7+2+0.5隔膜代表7m基膜的一面涂布2m陶瓷層然后再在隔膜的兩面各涂0.5m的PMMA膠層，該隔膜是采用水溶劑進行涂布的，電池D的45下300次循環后厚度膨脹率7.5%，和電池B的相當，說明PVDF膠層和PMMA的膠層對膨脹率的作用相當。電池A，B，C和D的交流內阻以及1C放電容量保持率基本相當。

　　和電池C相比，電池D采用水系雙面涂PMMA膠隔膜，提升隔膜膠層和極片之間的黏附力，從而降低電池循環膨脹率到7.5%。

　　2.4電池E和F的數據分析

　　電池E的7+2+1隔膜代表7m基膜的一面涂布2m陶瓷層然后再在同一面涂布1m的PVDF膠層，該隔膜是采用NMP溶劑進行涂布的，電池E的45下300次循環后厚度膨脹率7.4%。和電池A和C相比，電池E的45下300次循環后厚度膨脹率顯著下降到7.4%，因為油性NMP溶劑涂膠的隔膜與極片的黏附力大于水系涂膠的隔膜與極片的。

　　電池F的1+7+2+1隔膜代表7m基膜的一面涂布2m陶瓷層然后再在隔膜的兩面各涂1m的PVDF膠層，該隔膜是采用NMP溶劑進行涂布的，電池F的45下300次循環后厚度膨脹率6.2%。和電池B和D相比，電池F的45下300次循環后厚度膨脹率顯著下降到6.2%，因為油性NMP溶劑涂膠隔膜與極片的黏附力大于水系涂膠隔膜與極片的。

　　和電池E相比，電池F采用油系雙面涂PVDF膠隔膜，提升隔膜膠層和極片之間的黏附力，從而降低電池循環膨脹率到6.2%。

　　從上述分析可以得出，電池F的45下300次循環后厚度膨脹率為6.2%，是六種電池中膨脹率最低的。

　　3結論

　　本文通過采用不同種類涂層隔膜，有效改善了鈷酸鋰軟包電池的45下300次循環后厚度膨脹率，其中采用油系雙面涂PVDF膠隔膜的電池膨脹率最低，達到6.2%。

(責任編輯：Snow)
