鋰金屬負(fù)極在軟包電池中是如何工作的？
時間:2019-08-31 13:17來源:新能源Leader 作者:綜合報道
點(diǎn)擊:
次
隨著鋰離子電池能量密度的不斷提高，傳統(tǒng)的石墨材料（理論比容量372mAh/g）已經(jīng)遠(yuǎn)遠(yuǎn)無法滿足新一代高比能電池的設(shè)計需求，Si材料雖然比容量高，但是嵌鋰過程中體積膨脹大，導(dǎo)致循環(huán)壽命較差，而金屬Li材料理論比容量達(dá)3860mAh/g，并且具有優(yōu)異的導(dǎo)電性，是一種理想的負(fù)極材料。
但是金屬鋰材料在充放電過程中會產(chǎn)生Li枝晶，不但會導(dǎo)致庫倫效率降低，嚴(yán)重的情況下甚至?xí)檀└裟ぃ瑢?dǎo)致正負(fù)極短路，導(dǎo)致金屬鋰負(fù)極難以應(yīng)用。近日，清華大學(xué)的Peng Shi（第一作者）和Qiang Zhang（通訊作者）對鋰金屬負(fù)極在軟包電池中不同循環(huán)條件下的失效機(jī)理進(jìn)行了驗(yàn)證。
傳統(tǒng)的對于鋰金屬負(fù)極的研究主要是在扣式電池中進(jìn)行的，因此金屬鋰受到一定的壓力作用，而在軟包電池中金屬Li片完全不受任何約束力，因此在扣式電池中得到的數(shù)據(jù)并不能直接應(yīng)用在軟包電池之中。因此實(shí)驗(yàn)中作者制備了對稱式結(jié)構(gòu)的Li/Li軟包電池，電極面積28cm2，Li片厚度50um，面容量密度為10mAh/cm2，以盡量模擬實(shí)際使用中的Li金屬電池。

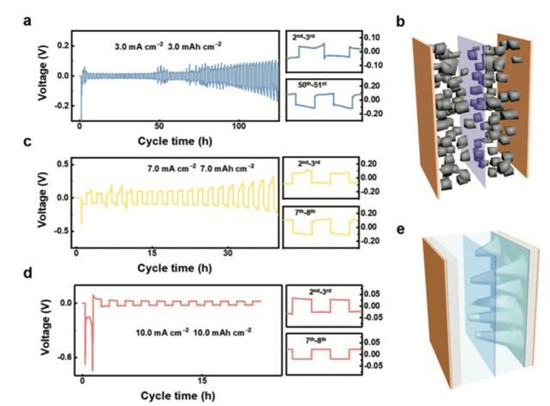

循環(huán)測試分別以3.0mA/cm2和3.0mAh/cm2，7.0mA/cm2和7.0mAh/cm2，10.0mA/cm2和10.0mAh/cm2的制度進(jìn)行循環(huán)，以3.0mA/cm2和3.0mAh/cm2制度循環(huán)的電池測試結(jié)果如下圖a所示，我們可以看到在循環(huán)中電池的極化電壓逐漸增加，表明Li+的擴(kuò)散阻抗越來越大，這一過程主要受到金屬Li電極不斷的粉化和死鋰的產(chǎn)生有關(guān)。
如果我們將電流密度提高（7.0mA/cm2和7.0mAh/cm2），我們能夠看到電池的循環(huán)壽命大幅縮短，而如果我們進(jìn)一步將電流密度提升（10.0mA/cm2和10.0mAh/cm2），則電池進(jìn)行幾次循環(huán)后就轉(zhuǎn)變?yōu)橐粋�規(guī)律的方波電壓圖形，這主要是因?yàn)樵谌绱舜蟮碾娏髅芏认陆饘貺i電極表面生成的Li枝晶穿破隔膜，使得正負(fù)極短路，從而讓電池轉(zhuǎn)變?yōu)橐粋�純電阻，因此我們能夠看到電池在此時的極化只有20mV左右。

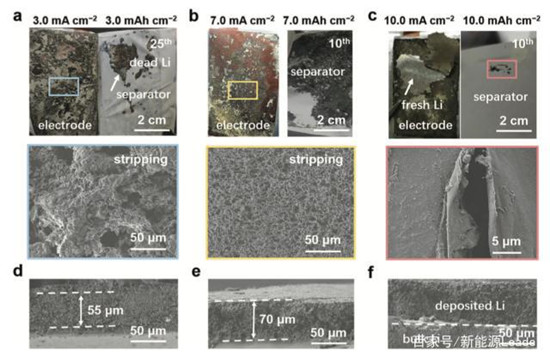

Li電極在不同電流密度下的形貌變化能夠更好的反應(yīng)不同電流密度下金屬Li電極的失效機(jī)理，對于3mA/cm2的電流密度，在循環(huán)1次后金屬Li負(fù)極表面沒有顯著的變化，在循環(huán)5次后能夠明顯的觀察到明顯的死Li的存在，在循環(huán)25次后Li電極表面已經(jīng)覆蓋了一層厚度為55um的死Li，在解剖電池的時候也能夠觀察到部分死Li粘在隔膜上，在經(jīng)過50次循環(huán)后電極就已經(jīng)完全粉化，死Li層的厚度更是達(dá)到了95um。
如果我們將電流密度提高到了7mA/cm2則會發(fā)現(xiàn)Li電極的粉化現(xiàn)象將更為嚴(yán)重，僅僅經(jīng)過5個循環(huán)后Li電極的形貌就相當(dāng)于3mA/cm2循環(huán)25次后的電極，并且掃描電鏡也顯示在大電流密度下循環(huán)后的電極內(nèi)部會產(chǎn)生更多的孔隙，而循環(huán)10次后，Li電極表面的死Li層的厚度就達(dá)到了70um。
如果我們將電流密度進(jìn)一步提高到10mA/cm2，則Li電極會呈現(xiàn)出完全不同的形貌，Li電極大部分保留了下來，但是能夠觀察到很粗的Li枝晶，隔膜上也沒有粘死Li，但是我們能夠在隔膜上觀察到直徑達(dá)到10um的孔洞，這表明大電流循環(huán)下電池的反常特性是因?yàn)楦裟け籐i枝晶刺穿引起短路導(dǎo)致的。
根據(jù)Li電極在不同電流密度下的行為特點(diǎn)，作者將Li電極的失效機(jī)理分為了三個區(qū)間：1）極化；2）過渡；3）短路。在極化區(qū)間內(nèi)，電流密度很小（<4mA/cm2，4mAh/cm2），Li逐漸被消耗，并逐漸形成多孔的死Li層，因此在極化范圍內(nèi)，Li電極的失效主要是由于Li電極的粉化和死Li的生成。
在短路區(qū)間內(nèi)，由于大電流造成的Li枝晶刺穿隔膜是主要的失效機(jī)理，這主要與面容量密度有關(guān)，例如在10mAh/cm2的面密度下，一旦電流超過3mA/cm2，短路將成為主要的失效機(jī)理。
在極化和短路區(qū)間之間還存在一個過渡區(qū)，在這一區(qū)間內(nèi)死Li并不是唯一引起Li電極失效的機(jī)理，在這一區(qū)間內(nèi)大電流密度和大容量密度導(dǎo)致的Li枝晶引起正負(fù)極短路也是導(dǎo)致Li電極失效的原因之一。
不同電流密度導(dǎo)致Li電極衰降機(jī)理的差異主要是因?yàn)長i金屬在與電解液接觸的界面會生成一層SEI膜從而導(dǎo)致Li+的擴(kuò)散阻抗增加，在小電流密度下驅(qū)動力較小，因此會優(yōu)先將剛剛沉積的金屬Li分解，因此Li電極體相部分形貌仍然保持了平整，但是在大電流密度下會產(chǎn)生更大的驅(qū)動力，因此體相中的Li與剛沉積的Li之間驅(qū)動力差別比較小，因此會導(dǎo)致消耗更多的體相Li，因而消耗更少的沉積Li，從而導(dǎo)致死Li的產(chǎn)生。

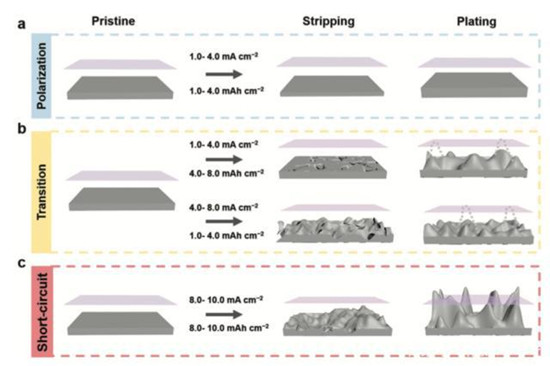

除了電流密度的影響外，面容量密度也對金屬Li電極的循環(huán)性能有顯著的影響，沉積Li的直徑在3mAh/cm2時為5um，在9mAh/cm2的密度下就會增加到10um，在3mAh/cm2的密度下沉積Li的厚度為75um，在7mAh/cm2的面密度下就增加到了120um。金屬Li電極在不同電流密度和容量面密度的條件下的三種衰降機(jī)理如下圖所示。
從三個區(qū)域的電流和容量邊界條件能夠看到在短路區(qū)間內(nèi)，Li電極的容量面密度的影響至關(guān)重要，大的容量面密度會更容易導(dǎo)致Li枝晶的生長，刺穿隔膜引起正負(fù)極短路，而在極化曲線和過渡區(qū)間內(nèi)則電流影響更大，大電流會更容易產(chǎn)生死Li和造成電極粉化。
Peng Shi的工作表明金屬Li電極在軟包電池中的行為特性不同于有約束力的扣式電池，在軟包電池中Li金屬負(fù)極的失效主要存在3個區(qū)間：1）極化區(qū)間；2）過渡區(qū)間；3）短路區(qū)間，而電流密度和面容量密度這兩個參數(shù)是三個區(qū)間的主要邊界條件，通過選擇合適的邊界條件能夠控制Li電極獲得更好的循環(huán)性能，并減少短路的風(fēng)險。
免責(zé)聲明：本文僅代表作者個人觀點(diǎn)，與中國電池聯(lián)盟無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實(shí)相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進(jìn)行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.astra-soft.com
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進(jìn)行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.astra-soft.com
猜你喜歡
-
鈷酸鋰軟包電池高溫循環(huán)膨脹改善研究
2021-10-22 16:08 -
干貨 | 軟包電池測試分析案例
2021-07-01 10:50 -
Al2O3+石墨烯摻混提升軟包電池性能
2020-12-28 22:11 -
一文看懂軟包電池和鋁塑膜
2019-08-05 23:19 -
鋰金屬負(fù)極：液態(tài)？固態(tài)？傻傻分不清楚！
2019-06-14 09:12 -
軟包電池的進(jìn)階之路
2018-08-15 16:43
|
|
|
|
|
|
|
|
|
專題
相關(guān)新聞
-
鈷酸鋰軟包電池高溫循環(huán)膨脹改善研究
2021-10-22 16:08 -
干貨 | 軟包電池測試分析案例
2021-07-01 10:50 -
Al2O3+石墨烯摻混提升軟包電池性能
2020-12-28 22:11 -
一文看懂軟包電池和鋁塑膜
2019-08-05 23:19 -
鋰金屬負(fù)極：液態(tài)？固態(tài)？傻傻分不清楚！
2019-06-14 09:12 -
軟包電池的進(jìn)階之路
2018-08-15 16:43
本月熱點(diǎn)
-
2024鋰電池行研報告
2024-05-24 18:59 -
小米入局電池制造，與寧德時代成立合資公司！
2024-05-20 19:05 -
多個鋰電項(xiàng)目終止，重磅文件引導(dǎo)企業(yè)單純擴(kuò)大產(chǎn)能！
2024-05-15 19:12 -
攜手多地政府，這家企業(yè)5月三大電池項(xiàng)目開工/簽約!
2024-05-21 18:46 -
重磅！新能源突傳三大利好！固態(tài)電池賽道即將爆發(fā)
2024-05-28 18:18 -
投資超25億元！這家鋰電企業(yè)擬在美國建設(shè)電池化學(xué)品項(xiàng)目
2024-05-22 19:20 -
又一10GWh項(xiàng)目開工，固態(tài)電池距離產(chǎn)業(yè)化還要多久？
2024-05-11 19:17 -
寧德時代、比亞迪、中創(chuàng)新航共同供貨蔚來“樂道”？
2024-05-09 18:48
©2017 版權(quán)所有 綠色智匯能源技術(shù)研究院 華杰永泰科技（北京）有限公司 承辦 Power by DedeCms
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備2024061100號
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備2024061100號
微信公眾號
