研究人員探討從廢鉛酸電池中回收鐵和鉛
時間:2022-08-31 09:07來源:蓋世汽車 作者:Elisha
點擊:
次
據外媒報道，最近，在《資源、保護與循環利用》（Resources, Conservation and Recycling）雜志上發表的一篇論文提出了一種從鉛酸電池處理殘留物中回收鐵和鉛的新機制。

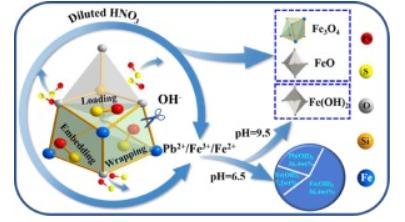

（圖片來源：doi.org）
鉛酸電池的處理殘留物（DR-LAB）主要由富鉛相，例如鉛、氧化鉛（PbO）、PbS；以及富鐵化合物，例如氧化亞鐵（FeO）、氧化鐵 (II, III)（Fe3O4）、硫化鐵（FeS）和鐵橄欖石（Fe2SiO 4）組成。其中，Fe2SiO 4和PbS分別是主要的富鐵相和富鉛相。DR-LAB中的鐵濃度在20.1% ~ 55.7%之間，如果在金屬提取過程中只提取鉛，會浪費大量鐵資源。
在本研究中，研究人員基于Fe2SiO4與PbS之間的空間位置關系，提出了一種從DR-LAB中高效回收鐵和鉛的機制。
具體地說，研究人員獲得了DR-LAB中Fe2SiO4與PbS之間的空間位置關系，評估了使用氫氧化鈉（NaOH）釋放與Fe2SiO4結合的PbS的可行性，確定了破壞Fe2SiO4的機理和途徑，并評估酸浸回收鐵和鉛的方法，然后使用堿性廢液調節pH。
觀察結果
研究人員通過實驗發現，在DR-LAB 中，Fe2SiO 4和PbS之間存在三種位置關系，包括負載（loading）、嵌入（embedding）和包裹（wrapping）。其中，包裹是最強的位置關系。
當NaOH/DR-LABs S/S質量比、去離子水/DR-LAB體積L/S質量比、反應時間和反應溫度分別為10:1、10:1、4 h、140℃時，Fe2SiO4被破壞，PbS可有效暴露在DR-LAB表面。
在相對較低的溫度下進行Fe2SiO4相變、pH調節和酸浸，鐵和鉛的回收效率較高。通過酸浸，98.9 wt%的鉛從DR-LAB中以氫氧化鉛 (II)/氫氧化鐵 (III)/氫氧化鐵 (II) Pb(OH) 2 /Fe(OH) 3 /Fe(OH) 2形式回收，然后進行pH調節。
酸浸渣中的FeO和 Fe3O4可作為原料進行磁回收，其相對豐度為66.1%，而在9.5 pH下回收的Fe(OH)2 的相對豐度為57.3%。總體而言，在回收過程中，可獲得90.3%的鐵作為原料。
理論和實驗研究證實，NaOH誘導表面形成羥基化Fe2SiO4 (010)和取代近表面Na +，從而調節了Fe2SiO4的配位環境和局部電子結構，促進了Fe2SiO4向FeO相變。
結論
總而言之，本研究的結果證明了利用所提出的策略從DR-LAB中高效回收鐵和鉛的可行性。這使DR-LAB得到充分利用，并減少了對初級鐵礦和鉛礦的開采需求。該方法的另一主要優點是二氧化碳排放和能源消耗少。
然而，由于HNO3的非選擇性和強酸性，在HNO3浸出過程中，會有一部分鐵被浸出并與鉛離子一起沉淀。以往的研究表明，添加過氧化氫可以有效防止鐵浸出。研究人員表示，以后需要進一步研究鐵的選擇性浸出，從而提高磁性鐵回收的效率和鉛豐度。
(責任編輯：子蕊)
免責聲明：本文僅代表作者個人觀點，與中國電池聯盟無關。其原創性以及文中陳述文字和內容未經本網證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
凡本網注明 “來源：XXX（非中國電池聯盟）”的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的，請在一周內進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.astra-soft.com
凡本網注明 “來源：XXX（非中國電池聯盟）”的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的，請在一周內進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.astra-soft.com
猜你喜歡
-
研究人員發現新型固體電解質成分 使鈉電池更安全、成本更低
2022-08-26 08:56 -
中國研究人員開發新型氧化還原介質 改善鋰硫電池緩慢的反應動力學
2022-06-26 14:58 -
研究人員發現鋰離子電池正極能量損失的原因
2022-06-24 08:41 -
研究人員揭示一維納米結構對鉀離子電池的影響
2022-06-03 11:53 -
IIT Madras研究人員開發出可替代鋰離子電池的鋅空氣電池
2022-06-01 10:15 -
日本研究人員使用新復合聚合物粘合劑 可提高鋰離子電池中硅陽極的性能
2022-05-24 09:08 -
GIST研究人員發現更安全的電動汽車電池的關鍵
2022-05-13 08:03 -
阿貢研究人員通過機器學習來快速預測電池壽命
2022-05-10 08:40 -
研究人員將非晶固體轉化為新型電池材料 加快充電速度
2022-05-08 18:24 -
研究人員從廚房香料中提取姜黃素 或將使燃料電池更環保、更高效
2022-04-20 09:23
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
專題
相關新聞
-
研究人員發現新型固體電解質成分 使鈉電池更安全、成本更低
2022-08-26 08:56 -
中國研究人員開發新型氧化還原介質 改善鋰硫電池緩慢的反應動力學
2022-06-26 14:58 -
研究人員發現鋰離子電池正極能量損失的原因
2022-06-24 08:41 -
研究人員揭示一維納米結構對鉀離子電池的影響
2022-06-03 11:53 -
IIT Madras研究人員開發出可替代鋰離子電池的鋅空氣電池
2022-06-01 10:15 -
日本研究人員使用新復合聚合物粘合劑 可提高鋰離子電池中硅陽極的性能
2022-05-24 09:08 -
GIST研究人員發現更安全的電動汽車電池的關鍵
2022-05-13 08:03 -
阿貢研究人員通過機器學習來快速預測電池壽命
2022-05-10 08:40
本月熱點
-
7月，我國動力電池裝車量24.2GWh，同比增長114.2%
2022-08-11 17:56 -
一塊動力電池的退役自述
2022-08-07 12:40 -
蜂巢短刀為何敢叫板比亞迪刀片電池？
2022-08-08 08:40 -
磷酸錳鐵鋰與磷酸鐵鋰對比有哪些優缺點？
2022-08-03 09:21 -
上半年全國鋰離子電池產量超過280GWh，同比增長150%
2022-08-04 08:25 -
汽車制造商的升級版電池計劃
2022-08-16 08:54 -
國軒高科半固態電池年底裝車量產 實現單次充電續航1000km
2022-08-07 10:36 -
投資80億元磷酸鐵鋰新能源材料項目開工
2022-08-05 10:27
企業微信號
微信公眾號
