国产成人三级_国产精品一区二区三区视频网站_免费人成在线观看网站_久久亚洲精品国产亚洲老地址_日本韩国在线视频_色综合天天综合网中文字幕_免费在线观看羞羞视频

殘余水分對磷酸鐵鋰電池的影響

時間:2020-12-02 20:53來源:新能源Leader 作者:憑欄眺
點擊:

       磷酸鐵鋰材料由于低廉的成本,良好的熱穩定性和循環穩定性,成為動力鋰離子電池理想的正極材料選擇,特別是今年隨著補貼的退坡,磷酸鐵鋰的價值更為凸顯。

       電池內部殘余的水分會造成電解液的分解,電池性能劣化,近日,加拿大的達爾豪斯大學的E. R. Logan(第一作者)和J. R. Dahn(通訊作者)等人對于電解液內部的殘余水分對于LFP/石墨體系電池電性能的影響進行了分析。

       Fe的溶出和在負極的沉積被認為是磷酸鐵鋰電池循環性能衰降的重要原因,通常認為LiPF6在微量水的作用下的分解產生的HF是引起Fe溶解的重要原因。電解液添加劑是減少Fe溶出的重要方法,例如有研究顯示VC添加劑能夠提升LFP/MCMB體系電池在高溫循環后的容量保持率。

       實驗中的基礎電解液為EC:DMC=3:7的比例混合,采用的添加劑主要包括VC、FEC、LiPO2F2(LFO)、DTD,添加劑的添加主要有以下集中方式:2%VC(2VC)、2%FEC(2FEC),1%LFO(1LFO)、2%VC+1%DTD(2VC+1DTD)、2%FEC+1%LFO(2FEC+1LFO)。

       實驗中采用的電池為402035型電池,正極為LFP,負極為人造石墨。下圖為不同溫度下烘干后的LFP電極中的水分含量,其中25℃對應的為未烘干的電極,從圖中我們能夠注意到未烘干的電極水分含量很高,達到1000ppm左右,高溫烘干能夠顯著降低LFP電極的水分含量,100℃烘干14h后電極的水分含量降低到了500ppm,將烘干溫度進一步提升至120℃、140℃則可以將LFP電極內部的水分含量降低到100ppm,但是140℃可能會引起隔膜閉孔,因此后續的實驗作者選擇了120℃作為烘干溫度。
       之前的研究顯示高溫烘干會導致粘結劑的破壞,從而導致電極的機械強度的降低,因此在這里作者也關注了高溫烘干后的電極的機械強度的變化,彎折測試表明100℃、120℃烘干的電極在各種半徑的彎曲測試中均未折斷或掉料,表明120℃以下溫度烘干并不會對電極的機械強度造成影響。但是在長期循環中高溫下烘干的電極的容量保持率要略低,特別是在較高的循環倍率下,這一現象更為明顯。

       下圖為100℃和120℃下烘干,以及采用不同的電解液添加劑的電池在化成過程中的產氣和電極界面電荷交換阻抗的情況。從下圖中能夠看到在對照組電解液中提高烘干溫度能夠降低電池的產氣量和界面電荷交換阻抗,但是在含有各類添加劑的電解液中烘干溫度對于產氣量和電荷交換阻抗的影響較小。
       下圖為UHPC測試結果,下圖a為采用對照組電解液,分別在100℃(黑色)和120℃(紅色)烘干后的電池循環電壓曲線。從圖中能夠看到100℃下烘干的電池循環過程中電壓曲線發生了很大的偏移,一般這是因為電解液在正極氧化或正極的過渡金屬元素的溶解造成的,但是LFP材料工作電壓低,穩定性好,不會發生如此嚴重的分解現象,因此作者認為這可能是電解液在負極分解的產物,遷移到正極表面發生反應造成的。當我們將烘干溫度提升至120℃后,將電池中的大部分水分都脫除,能夠有效的減少這種副反應,從而電壓曲線的偏移也顯著降低。

       如果我們在電解液中添加2%的VC后,則電池的烘干溫度就不會對電壓曲線的偏移產生顯著的影響,這表明VC能夠顯著的抑制負極的副反應的發生。

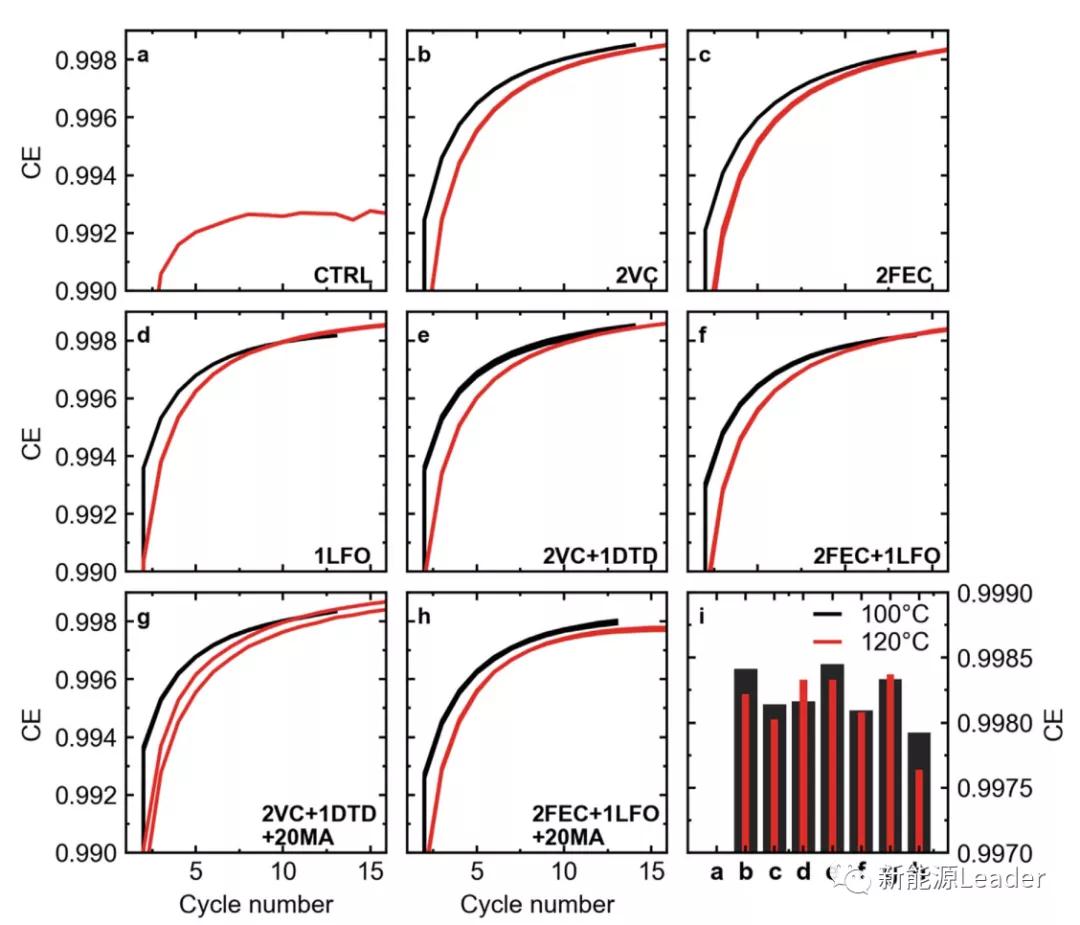

       從上面的分析能夠看到電解液添加劑能夠有效的抑制水分對于LFP電池性能的負面影響,因此作者由測試了幾種在NCM電池體系中應用的電解液添加劑,下圖為100℃和120℃烘干后的LFP采用不同的電解液添加劑時電池的庫倫效率隨循環次數的變化。從下圖中能夠采用對照組電解液的電池的庫倫效率較低,特別是100℃烘干的電池,在5次循環后庫倫效率也僅為0.95,而120℃烘干的電池由于水分含量較低,因此庫倫效率得到了明顯的提升,達到0.99以上,但是相比于采用電解液添加劑電池,仍然顯得庫倫效率較低。在電解液中添加各種添加劑后,烘干溫度(電極中水分含量)對于電池庫倫效率的影響變得較小。

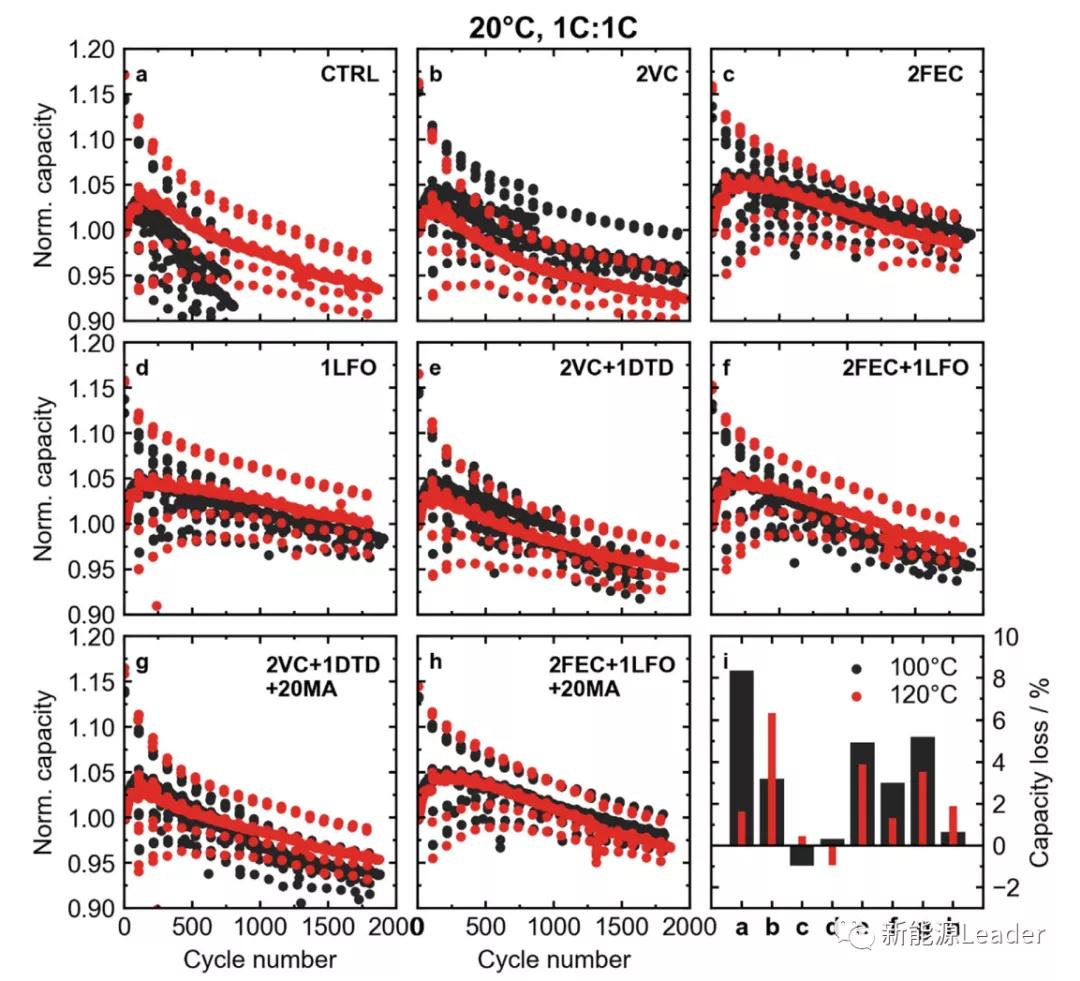

       下圖為采用不同的電解液添加劑的電池在20℃下的1C/1C循環性能曲線,同時作者每100次會測試電池的0.2C、2C和3C的容量,以分析循環過程中電池倍率性能的變化。在下圖i中作者總結了不同電解液體系的電池循環1500次后的容量衰降情況,可以看到電解液的選擇對于電池的循環性能會產生顯著的影響,添加2%FEC或1%的LFO的電解液循環性能最好,在經過1500次循環后容量保持率基本上可達100%以上。在對照組電解液中烘干溫度(電極水分含量)也會對電池的循環衰降產生顯著的影響,120℃烘干后的電池在經過1500次循環后容量損失約為2%,而100℃烘干后的電池的容量損失率則達到了8%以上。但是在含有添加劑的電解液中,不同烘干溫度(電極水分含量)對于電池的循環性能的影響非常小。這主要是因為在較低的溫度下,LFP電極較為穩定,界面副反應非常少,因此低溫下的水分含量對于LFP電池循環性能的影響較小。

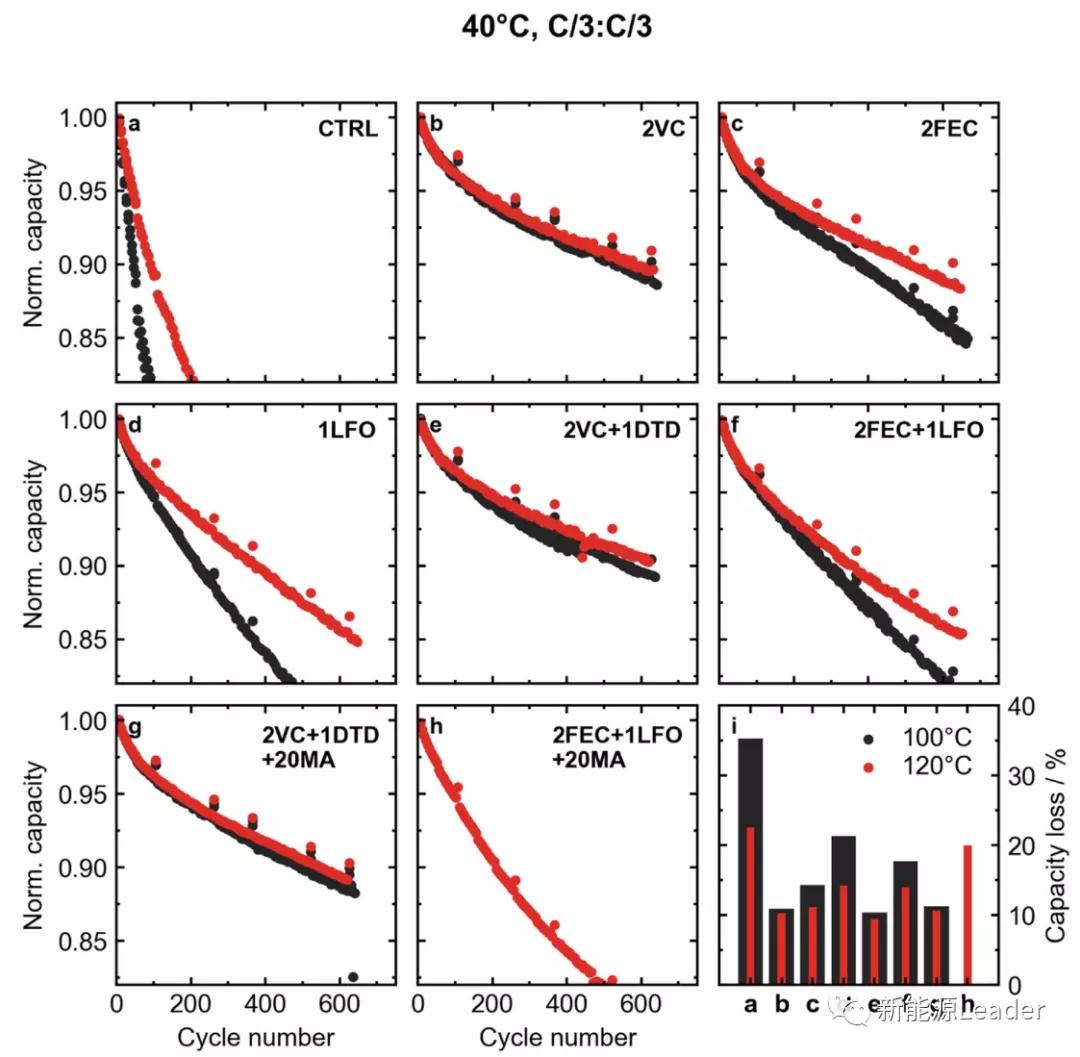

       高溫下,隨著界面副反應的加劇,水分含量則會對LFP電池的性能產生顯著的影響。下圖中作者對比了不同電解液添加劑在40℃下C/3倍率的循環性能,同樣的我們在采用對照組電解液的電池中發現更低的水分含量(120℃烘干)會帶來更少的容量損失,而在含有各種類型添加劑的電池中,水分含量對于電池性能的影響則比較小。

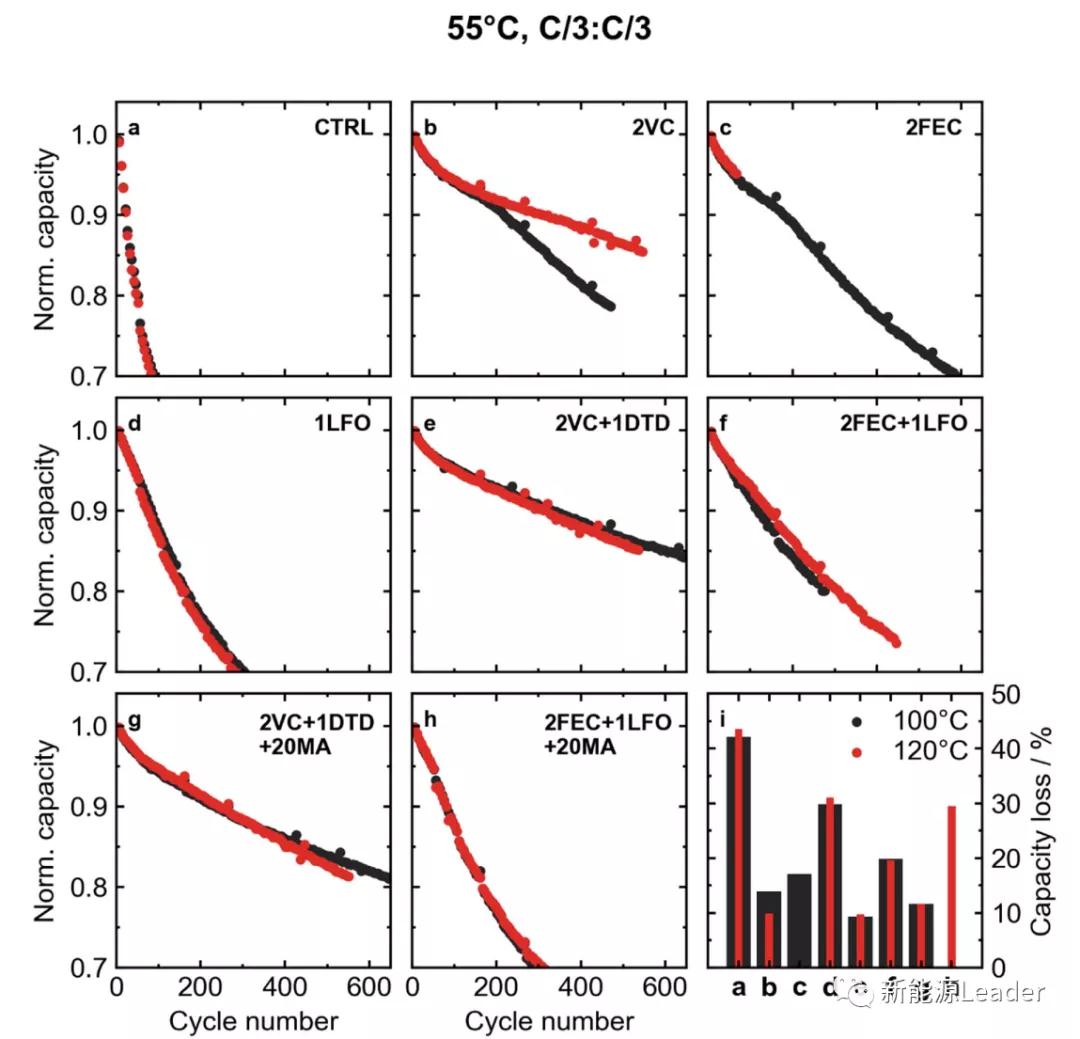

       下圖位不同電池在55℃下以C/3倍率的循環性能,可以看到在這一溫度下水分含量對于電池的循環性能基本上沒有顯著的影響,這表明55℃下電池的衰降模式與40℃和20℃存在顯著的區別,可能是55℃高溫下水分對電池性能的影響更為顯著,因此雖然更高的烘干溫度降低了電極的含水量,但是電極中殘留的少量水分也足以對LFP電池產生顯著的影響。

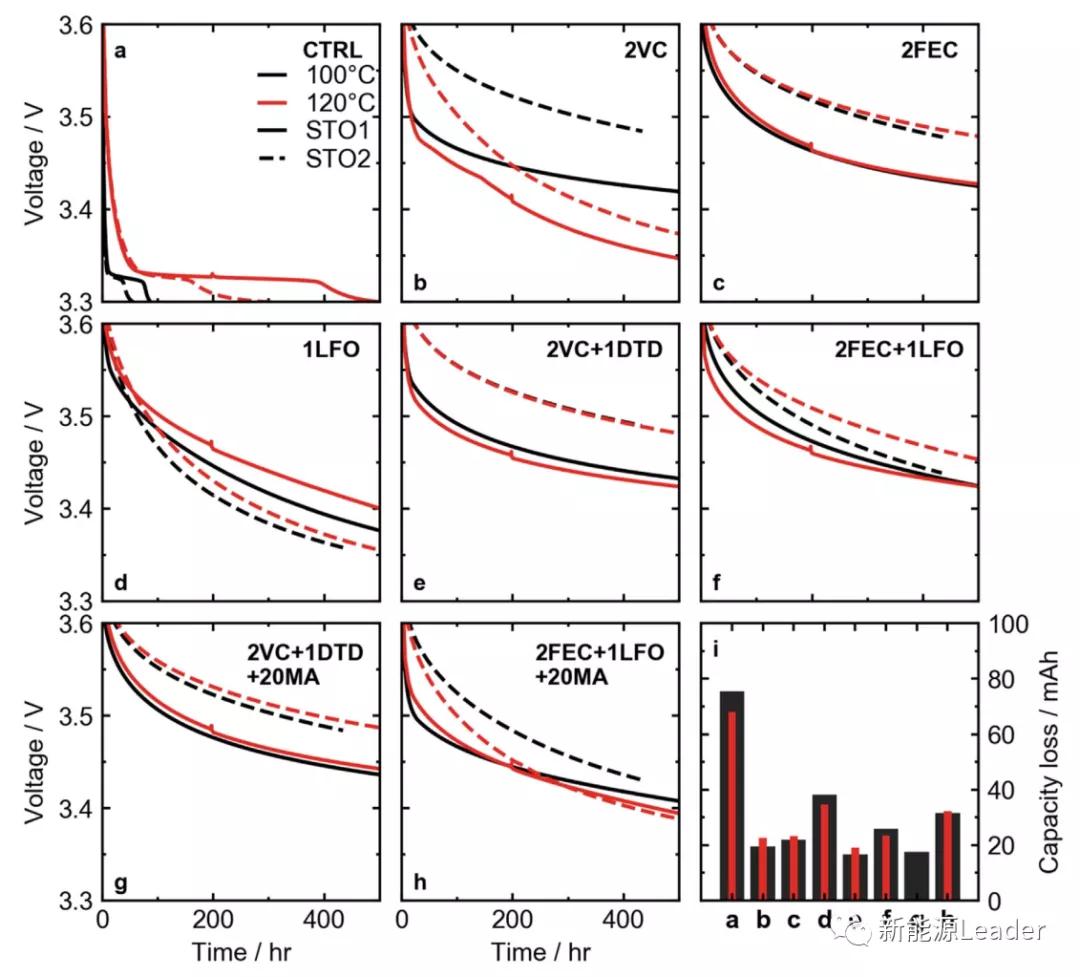

       下圖為采用不同電解液添加劑的電池在60℃下存儲過程中,開路電壓的變化,從下圖中能夠看到采用對照組電解液的存儲性能表現最差,水分含量較高的電池(100℃烘干)在存儲過程中電壓降低到了2.5V,而水分含量較低的電池(120℃烘干)雖然高溫存儲性能表現稍好,但是仍然明顯的差于其他組電解液。而含有電解液添加劑的電池存儲過程中電池開路電壓都要高于3.35V,在電解液中含有添加劑的條件下,電極水分含量對于電池存儲性能的影響較弱,只有在采用2%的VC添加劑的電池,120℃烘干后的電池反而存儲過程中容量損失更為嚴重。

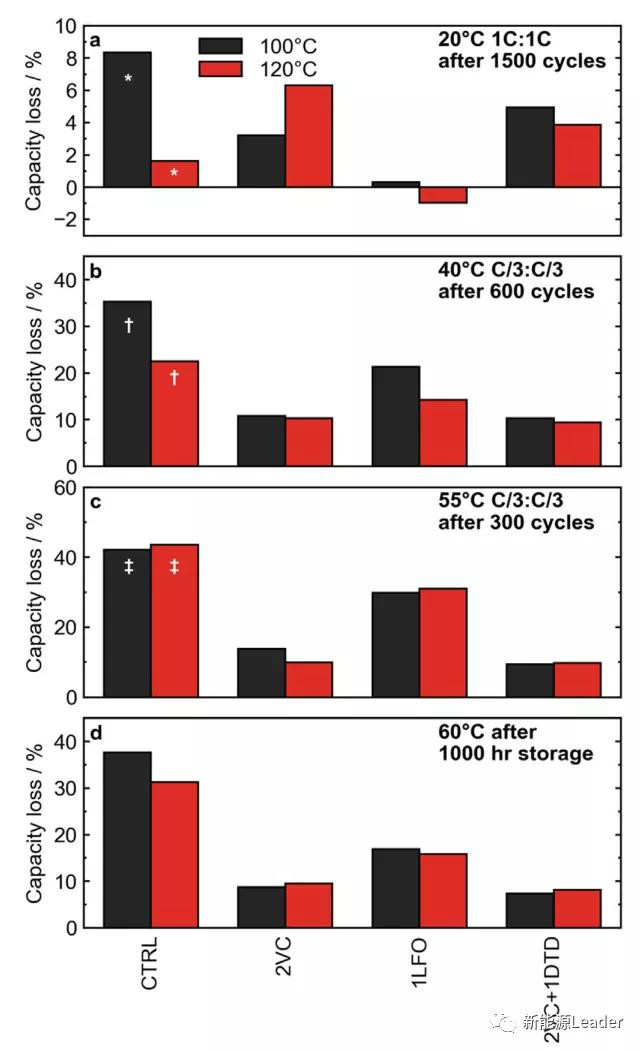

       下圖中作者對比了采用CTRL、2VC、1LFO和2VC + 1DTD電解液的電池的循環和存儲性能,從圖中能夠看到在對照組電解液中水分含量的影響最大,特別是在20℃較低溫度下,高溫烘干后水分含量較低的電極循環1500次容量損失僅為2%,而100℃烘干,水分含量較高的電池容量損失則達到了8%。但是在較高的溫度下,例如55℃和60℃,水分含量對于電池循環和存儲性能的影響則較為微弱。在含有電解液添加劑的電池中,水分含量對于電池循環和存儲性能的影響也相對較小。

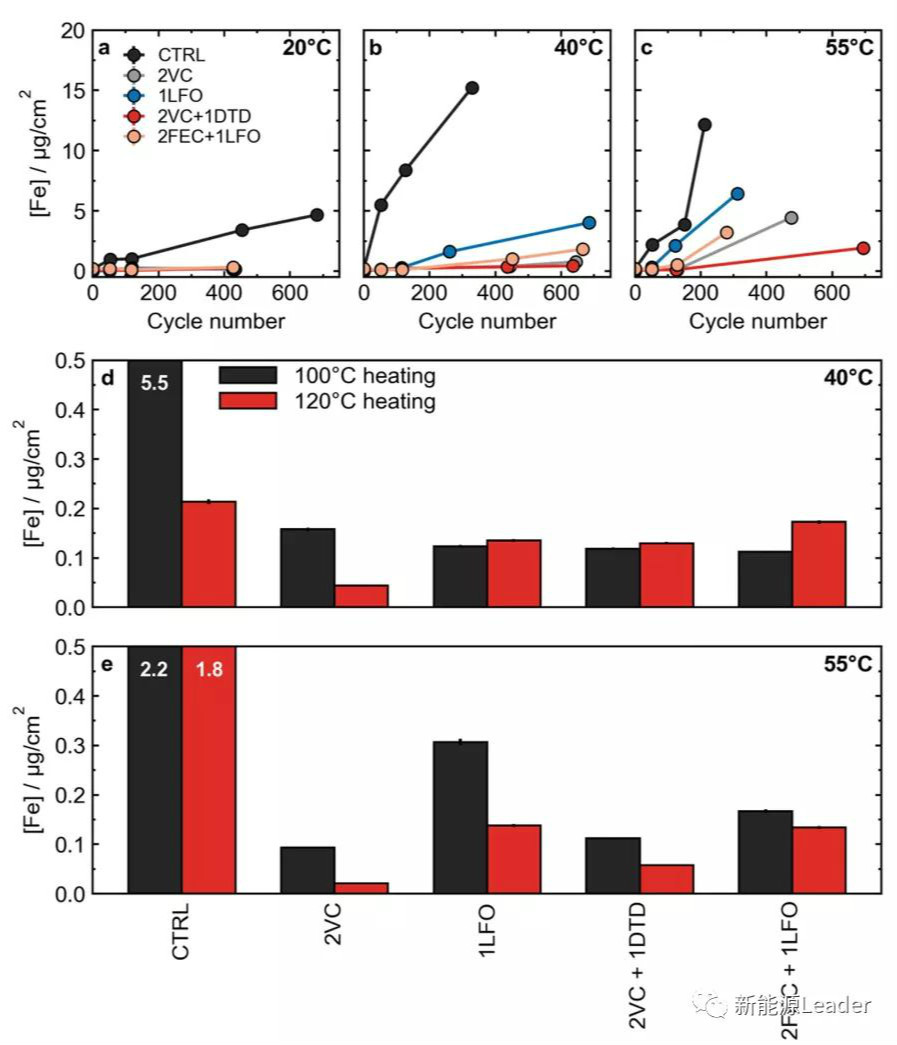

       LFP材料最重要的衰降模式為Fe元素的溶解,通常我們認為這是由于LiPF6分解產生的HF侵蝕正極造成的。作者采用μXRF工具對拆解后的石墨負極進行測試,以分析Fe元素的含量。從下圖能夠看到所有的溫度下,甚至是20℃下,采用對照組電解液的電池的Fe元素的溶出,都要明顯的高于其他電解液。同時水分含量也對Fe元素的溶出會產生顯著的影響,例如在40℃下,水分含量較高時(100℃烘干),負極表面的Fe元素含量位5.5μg/cm2,而水分含量較低時(120℃烘干),負極表面的Fe元素含量就降低到了0.2μg/cm2。但是在55℃下,水分含量的影響則較小。這表明高水分含量會加劇LFP正極中鐵元素的溶解,從而使得電池的循環性能衰降,但是對于具有添加劑的電池,正極和負極都被很好的鈍化,因此水分含量對電池性能的影響較小。
       E. R. Logan的研究表明,LFP電極的烘干溫度會對電極的水分含量產生顯著的影響,120℃烘干能夠有效的去除電極中的水分,同時在無添加劑電解液中過高的水含量會導致電池性能劣化,這主要是因為較高的水含量加劇了正極中Fe元素的溶解,而在電解液中添加部分添加劑,例如VC、FEC、LFO等,能夠有效的鈍化正負極的界面,從而減少水分對于LFP電池性能的影響。

       本文主要參考以下文獻,文章僅用于對相關科學作品的介紹和評論,以及課堂教學和科學研究,不得作為商業用途。如有任何版權問題,請隨時與我們聯系。

      Performance and Degradation of LiFePO4/Graphite Cells: The Impact of Water Contamination and an Evaluation of Common Electrolyte Additives, Journal of The Electrochemical Society, 2020 167 130543, E. R. Logan, Helena Hebecker, A. Eldesoky, Aidan Luscombe, Michel B. Johnson,1 and J. R. Dahn

(責任編輯:子蕊)
文章標簽: 電池 磷酸鐵鋰電池
免責聲明:本文僅代表作者個人觀點,與中國電池聯盟無關。其原創性以及文中陳述文字和內容未經本網證實,對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾,請讀者僅作參考,并請自行核實相關內容。
凡本網注明 “來源:XXX(非中國電池聯盟)”的作品,均轉載自其它媒體,轉載目的在于傳遞更多信息,并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的,請在一周內進行,以便我們及時處理。
QQ:503204601
郵箱:cbcu@m.astra-soft.com
猜你喜歡
  • 磷酸錳鐵鋰與磷酸鐵鋰對比有哪些優缺點?

    磷酸鐵鋰是一種鋰離子電池電極材料,化學式為LiFePO4(簡稱LFP),主要用于各種鋰離子電池。
    2022-08-03 09:21
  • 三元鋰離子電池和磷酸鐵鋰離子電池的特點和優劣勢詳解

    動力蓄電池包括鋰離子動力蓄電池、金屬氫化物/鎳動力蓄電池等。
    2022-05-07 11:46
  • 磷酸鐵鋰電池組過放電的原因及解決方法

    要知道磷酸鐵鋰電池組是否過充與過放,要從其充放電計算方法進行了解。
    2020-12-11 10:10
  • 磷酸鐵鋰動力電池電解液改善及過程參數優化

    鋰電聯盟會長 現在鋰離子電池技術還有待進一步發展方能滿足電動車更高的應用需求,下一代鋰離子電池必須具備大容量、高比能量、長壽命、高安全性等特點,這就要求鋰離子電池要向高能量密度方向發展。 為了尋找高能量密度材料,主要是通過提高材料的壓實密度
    2020-06-02 15:08
  • 一張圖了解磷酸鐵鋰的主流生產工藝

    一張圖了解磷酸鐵鋰的主流生產工藝。
    2020-05-06 10:33
  • 磷酸鐵鋰電池循環衰降與建模

    電動汽車的使用壽命通常可達6-10年,因此對于動力電池的使用壽命提出了比較高的要求,因此動力電池循環壽命的預測和分析就顯得尤為重要。
    2020-02-10 22:21
  • 磷酸鐵鋰電池在變電站的應用安全性分析及其系統設計

    ]本文設計了一種先串聯滿足電壓等級再并聯滿足容量要求的磷酸鐵鋰電池拓撲結構,并對各串聯電池組進行獨立的充電控制,避免過充電及并聯電池組的環流風險,滿足交流失電時直流母線的無縫供電要求。
    2019-07-22 09:29
  • 如何提高磷酸鐵鋰材料的振實密度

    磷酸鐵鋰作為常用的鋰離子電池正極材料以其安全性能好、循環性能優異、環境友好、原料來源豐富等優點,成為當前鋰離子電池正極材料的研究熱點之一。但是磷酸鐵鋰的缺點也制約著它的發展,振實密度低、實際比容量低是其相對于另一大熱的正極材料三元材料
    2018-11-23 14:57
  • 磷酸鐵鋰電池與鎳氫電池的對比

    磷酸鐵鋰電池是以磷酸鐵鋰作為正極材料的新型鋰離子電池,其顯著的特點為:磷酸鐵鋰的原料來源廣泛、價格低廉、安全性能卓越、耐過充性能優良、放電性能優越、循環性能優越、好的貯存性能、放電小、綠色環保,具有熱穩定好,幾大優勢簡單概括就是“耐用、安全
    2018-09-13 16:59
  • 國能電池:磷酸鐵鋰單體能量密度已實現160wh/kg

    國內最大的軟包磷酸鐵鋰動力電池生產企業——北京國能電池科技有限公司(以下簡稱國能電池),近日就在上海發布了高能量密度電池新品。其中,磷酸鐵鋰單體能量密度已實現160wh/kg,系統能量密度突破125wh/kg。
    2017-05-05 07:57
專題
相關新聞
本月熱點
歡迎投稿
聯系人:王女士
Email:cbcu#m.astra-soft.com
發送郵件時用@替換#
電話:010-56284224
在線投稿
微信公眾號
国产成人三级_国产精品一区二区三区视频网站_免费人成在线观看网站_久久亚洲精品国产亚洲老地址_日本韩国在线视频_色综合天天综合网中文字幕_免费在线观看羞羞视频
欧美成人一区二区三区片免费| 亚洲国产精品99久久久久久久久| 中文字幕一区在线| 狠狠狠色丁香婷婷综合久久五月| 国产精品传媒入口麻豆| 日韩美女在线视频| 中文在线一区二区| 视频在线观看91| 国产一区在线视频| 99久久国产综合精品色伊| 久久亚洲免费视频| 中文字幕一区二区在线观看 | 国产精品久久午夜夜伦鲁鲁| 欧美日韩美少妇| 日韩无一区二区| 欧美性大战久久久久久久| 日韩精品免费专区| 成人午夜免费av| 91一区二区在线| 日韩片之四级片| 性做久久久久久久久| 国产自产v一区二区三区c| 美国一区二区三区在线播放| 91精品欧美久久久久久动漫| 久久综合久久综合亚洲| 亚洲午夜久久久久中文字幕久| 国产精品99久久久久久似苏梦涵 | 91精彩视频在线| 日本乱人伦一区| 欧美精品丝袜久久久中文字幕| 3d成人h动漫网站入口| 欧美日韩国产系列| 亚洲日本在线看| 中文一区二区在线观看| 欧美伊人久久大香线蕉综合69| 亚洲一区二区偷拍精品| 久久草av在线| 亚洲美女视频在线观看| 国产91精品一区二区麻豆亚洲| 亚洲一区二区三区不卡国产欧美| 色偷偷久久一区二区三区| 日韩午夜激情免费电影| 成年人网站91| 一区二区三区影院| 欧美激情综合五月色丁香小说| 91年精品国产| 一本一道综合狠狠老| 国产成人精品免费| 激情综合网av| www.亚洲人| 99国产精品久久| 久久91精品久久久久久秒播| 91精品国产麻豆| 一本久久综合亚洲鲁鲁五月天| 一本到三区不卡视频| 日本韩国欧美一区| 欧美日本在线视频| 精品乱人伦一区二区三区| 久久精品视频网| 久久亚区不卡日本| 国产亚洲一区字幕| 欧美日韩激情一区| 国产精品你懂的| 亚洲第一激情av| 色综合色狠狠天天综合色| 亚洲欧美日韩人成在线播放| 正在播放亚洲一区| 成人免费高清在线| 风流少妇一区二区| 亚洲mv大片欧洲mv大片精品| 精品一区二区三区视频在线观看| 欧美国产日本视频| 在线视频欧美精品| 色婷婷av一区二区三区gif| 99久久久久久99| 在线视频综合导航| 亚洲精品在线一区二区| 91精品中文字幕一区二区三区| 在线一区二区三区四区| 日本一区中文字幕| 欧美mv日韩mv亚洲| 国产成人在线网站| 国内精品写真在线观看| 国产一区二区伦理片| 91欧美一区二区| 在线观看免费亚洲| 欧美一区二区在线免费播放| 久久综合色综合88| 一区二区三区在线看| 天天影视色香欲综合网老头| 精品一区二区三区免费观看| 高清shemale亚洲人妖| 粉嫩av一区二区三区粉嫩| 91天堂素人约啪| 成人午夜碰碰视频| 欧美日韩高清在线| 国产三级久久久| 丝袜a∨在线一区二区三区不卡| 激情av综合网| 欧美色视频一区| 国产日韩欧美激情| 天天操天天色综合| 成人亚洲一区二区一| 欧美精品乱码久久久久久按摩 | 欧美日韩日日摸| 久久免费偷拍视频| 亚洲男人的天堂一区二区| 精品一区二区三区免费视频| 欧美性受xxxx| 亚洲欧美自拍偷拍色图| 激情成人综合网| 欧美日韩日日夜夜| 亚洲精品美国一| www.在线欧美| 久久久精品黄色| 日韩在线一二三区| 91久久一区二区| 国产拍揄自揄精品视频麻豆| 热久久久久久久| 欧美挠脚心视频网站| 日韩美女久久久| 91一区二区三区在线观看| 日韩一级二级三级| 日本不卡在线视频| 国产精品免费久久| 777亚洲妇女| 国产a级毛片一区| 亚洲成人免费在线| 26uuu另类欧美| 欧美三级视频在线| 日本道免费精品一区二区三区| 久久久久国产成人精品亚洲午夜 | 一区二区日韩电影| 韩国v欧美v日本v亚洲v| 5566中文字幕一区二区电影| 亚洲免费在线视频| 色偷偷久久人人79超碰人人澡| 国产精品久久久爽爽爽麻豆色哟哟 | 夜夜爽夜夜爽精品视频| 一本久道中文字幕精品亚洲嫩| 国产精品你懂的在线欣赏| 国产大片一区二区| 国产女人aaa级久久久级 | 精品一区二区三区在线播放| 日韩欧美亚洲国产精品字幕久久久| 午夜精品久久久久久久99樱桃| 欧美日韩亚洲综合在线 | 欧美精品国产精品| 日韩高清不卡在线| 91精品国产综合久久香蕉的特点| 美女精品自拍一二三四| 制服丝袜亚洲播放| 国产露脸91国语对白| 国产精品你懂的| 91免费观看国产| 香港成人在线视频| 亚洲精品一区二区三区福利| 国产成人精品三级| 一区二区在线观看免费视频播放| 88在线观看91蜜桃国自产| 极品美女销魂一区二区三区| 国产日韩精品视频一区| 欧美性猛交xxxx黑人交| 久久精品国产77777蜜臀| 久久精品人人爽人人爽| 91小视频在线观看| 麻豆91在线观看| 综合激情成人伊人| 欧美成人vps| 欧美综合在线视频| 日日夜夜精品免费视频| 26uuu色噜噜精品一区二区| 国产亚洲欧美日韩日本| 91毛片在线观看| 韩国在线一区二区| 亚洲伦在线观看| 久久久久久久免费视频了| 欧美中文字幕不卡| 国产原创一区二区| 午夜一区二区三区视频| 久久精品视频免费| 欧美一级日韩免费不卡| 91网站视频在线观看| 久久成人精品无人区| 一区二区三区四区不卡在线| 久久影音资源网| 日韩丝袜情趣美女图片| 色老汉一区二区三区| 极品少妇xxxx精品少妇偷拍| 亚洲成人av在线电影| 自拍偷拍欧美激情| 2欧美一区二区三区在线观看视频| 欧美日本一区二区| 97se亚洲国产综合自在线| 国产一二三精品| 另类综合日韩欧美亚洲| 性欧美大战久久久久久久久| 亚洲一区欧美一区| 亚洲欧美一区二区三区极速播放 | 欧美成人女星排名|
