717成人午夜免费福利电影,九九九九久久久久,h片在线观看视频免费

華南理工《AFM》：利用COF構建鋰金屬電池的穩定界面！

時間:2022-03-17 12:06來源:材料科學與工程作者:綜合報道

點擊: 次

金屬鋰因其超高的理論比容量(3860mAh g^-1)和低的電化學電位(−3.04V，與標準氫電極相比)而被廣泛研究為最具誘惑力的正極之一，被認為是高能量密度電池領域的“圣杯”。然而，由于鋰金屬負極固體電解質界面的不穩定，鋰離子(Li⁺)的異質離子擴散和沉積最終導致枝晶的無節制生長。硝酸鋰(LiNO₃)作為一種構筑穩定固體電解質界面的有效添加劑，廣泛應用于醚基電解液中，但其在碳酸鹽基電解液中的溶解性較差，這限制了其在鋰金屬電池中的進一步應用。

來自華南理工大學的學者報道了一種通過合成目標共價有機骨架(EB-COF：NO₃)來修飾鋰正極以孕育可靠的SEI的工程方法，即在碳酸鹽基電解質中引入NO₃^-。其獨特的結構不僅促進了鋰離子(Li⁺)的解溶過程，加速了Li⁺的遷移，而且釋放出NO₃^-形成有利于Li₃N、LiN_xO_y物種的原位構筑穩定的SEI。EB-COF：NO₃的應用使(50µm)Li//LiFePO₄全電池在電解液質量差、負載高的條件下循環倍率性能得到全面改善，200次循環后容量保持率由14%提高到94%。高壓Li//LiNi_0.5Mn_1.5O₄全電池仍表現出良好的循環穩定性，600次循環后容量保持率達92%。因此，這一策略為利用共價有機骨架(COF)構建穩定的高能量密度LMBs的SEI提供了廣闊的前景，同時也拓寬了LiNO₃在碳酸鹽電解質中的應用。相關文章以“Introducing NO₃^– into Carbonate-Based Electrolytes via Covalent Organic Framework to Incubate Stable Interface for Li-Metal Batteries”標題發表在Advanced Functional Materials。

圖1.a)EB-COF：NO₃的合成路線。b)COF薄膜的制備。c)用COF薄膜改善電化學性能的示意圖。

圖2.a)EB-COF：Br的模擬XRD和EB-COF：Br和EB-COF：NO₃的XRD。b)EB-COF：NO₃的XPS光譜。c)不同狀態下COF薄膜的照片。d)在0.5 mA cm^-2電流密度下在裸Cu和Cu@CoF上沉積Li的伏安-電容曲線。(G)電流密度為0.05mA cm^-2的H型Li//Cu電池。h)XPS分析沉積Li過程后H型Li//Cu電池中Cu的N 1S。

圖3.a)從分子動力學模擬得到的電解質結構。B-f)Li⁺在電解質中的最佳溶劑化鞘層結構。

g)不同溶劑化鞘層結構的結合能。h)用Arrhenius公式計算有無COF膜的電池活化能。

i)理論計算與實驗相結合得到的原理圖。

圖4.在a)1 mA cm^-2的面積容量為1 mAh cm^-2的電流密度下，具有裸Li和Li@CoF的Li對稱電池的恒流循環，(B)5mh cm^-2和5 mAh cm cm^-2，c)5 mA cm^-2和10 mAh cm^-2。d)不同電流密度(0.5~7mA·cm^-2)下，含裸Li和Li@CoF的Li對稱電池的放電容量為1mAh cm^-2。e)不同循環后，電流密度為1 mAh cm^-2時，含Li和Li@CoF的Li對稱電池的交流阻抗譜。f)含Cu和Cu@CoF的Li//Cu不對稱電池在1 mA cm^-2，1mAh cm^-2下的庫侖效率。

圖5.a)掃描電鏡圖像和b)循環后裸鋰的相應橫截面掃描電鏡圖像。c)掃描電鏡圖像和d)Li與COF薄膜循環對應的橫截面掃描電鏡圖像。E)C 1S，f)O 1S，g)N 1S，h)Li 1S，i)F 1S和j)P 2p的XPS分析.

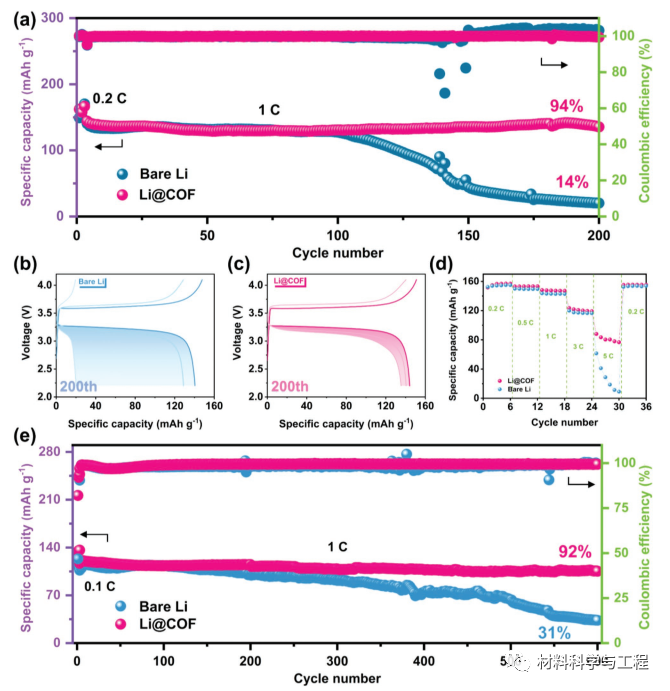

圖6.a)循環性能，b，c)選定的充放電特性，d)(50µm)Li//LiFePO₄全電池(Li@COF和裸Li)的倍率性能。(e)Li//LiNi_0.5Mn_1.5O₄全電池(含Li@COF和裸Li)在3.5-4.9V、1C下的循環性能。

總之，本文有目的地合成了一種功能性COF，最初用于將NO₃^-引入碳酸化電解質中，以培養LMB的穩定SEI。通過引入NO₃^-獲得可靠的SEI，并且抑制Li枝晶生長并穩定界面。EBCOF:NO₃和Li⁺之間的相互作用以及帶正電框架固定陰離子簇促進Li⁺的去溶劑化過程，從而加速Li⁺的遷移并減輕電解質的分解。因此，Li//LiFePO₄全電池在高負極負載和貧電解質條件下循環200次后，容量保持率從14%提高到94%。高壓Li//LiNi_0.5Mn_1.5O₄在全循環條件下，可提供穩定的電池容量，可在600-400個電池周期內保持高達92.4%。可以相信，該方法可以為將LiNO₃應用于碳酸鹽基電解質以及通過COFs構建SEI以用于高能密度LMB/LIB提供啟發性見解。（文：SSC）

(責任編輯：子蕊)

文章標簽：鋰金屬電池

作者：綜合報道，如若轉載，請注明出處：http://www.m.astra-soft.com/qianyan//2022031738490.html

看完這篇還不夠？如果你也也是同行業需要發布您的新聞報道，請戳這里告訴我們！

免責聲明：本文僅代表作者個人觀點，與中國電池聯盟無關。其原創性以及文中陳述文字和內容未經本網證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
凡本網注明 “來源：XXX（非中國電池聯盟）”的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的，請在一周內進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.astra-soft.com

猜你喜歡

浙工大&南洋理工Science：鋰金屬電池實現超長壽命！浙江工業大學陶新永教授團隊聯合南洋理工大學樓雄文教授提出使用含有羧基的自組裝單分子層隔膜，來調節電解質降解以構建穩定鋰金屬電池的策略。 2022-02-18 11:03	華南理工《AEM》：-50°C都能運行的全天候鋰離子電池！華南理工大學的朱敏和胡仁宗介紹了一種新型的 SnO2-LiF-石墨（SLG）三元復合材料被用于高低溫下鋰離子電池的負極。 2021-10-18 11:11
查爾姆斯理工大學采用新型石墨烯使鈉離子電池的容量提高10倍瑞典科學家在可持續性鈉電池中加入一種神奇的新型石墨烯材料，使電池容量增加了10倍。 2021-09-02 09:09	倫敦帝國理工學院發明新技術助力鈉離子電池取代鋰離子電池據外媒報道，倫敦帝國理工學院的研究人員開發出一種新技術，可以使更可持續的鈉離子電池取代鋰離子電池。 2021-08-21 15:40
北理工孫逢春院士團隊最新Joule：深度學習算法為電池健康打分該研究提出了一種應用深度神經網絡的充電曲線估計方法，為智能化電池管理的研發奠定了基礎。 2021-06-26 15:51	麻省理工李巨EMA：固態電池的多孔混合離子電子導體層本綜述總結了近期在解決上述問題方面取得的進展，其中主要包括混合離子-電子導體（MIEC）的多孔材料和離子-電子絕緣體（IEI）粘合劑的應用。 2021-06-10 11:42
大連理工《EES》：高能量、高安全性無金屬鋰準固態可充電池！大連理工大學王治宇教授與北京化工大學邱介山教授團隊報告了在準固態可充電電池設計中實現高能量和卓越安全性的方法。 2021-04-10 15:17	查爾默斯理工大學制定鋰金屬電池充電和操作指南降低短路風險（圖片來源：瑞典查爾默斯理工大學）據外媒報道，由瑞典查爾默斯理工大學領導的國際研究小組近期制定出鋰金屬電池充電和操作指南，可大幅提高效率及降低短路風險。作為新一代高能量密度電池，業界對于鋰金屬電池未來在汽車領域的應用寄予厚望。鋰金屬電池 2021-01-26 09:01
大連理工研究團隊在綠色動力電池領域取得突破性成果最近，大連理工大學李明強副教授課題組采用碳材料做正極，飽和四甲基氯化銨水溶液做電解質，金屬鋅做負極，成功構建了一款高壓水系氯離子全電池。 2020-12-29 19:11	中科院和代爾夫特理工大學開發新方法預測鈉離子電池原子結構對于可以經常充電的車輛來說，鈉離子電池可能成為很好的替代品。 2020-11-17 09:00

專題

電池制造工程師培訓暨國內電池行業職業等級評價（高級）班

中國電池工程師年會(2021CSBE)

相關新聞

浙工大&南洋理工Science：鋰金屬電池實現超長壽命！

浙江工業大學陶新永教授團隊聯合南洋理工大學樓雄文教授提出使用含有羧基的自組裝單分子層隔膜，來調節電解質降解以構建穩定鋰金屬電池的策略。

2022-02-18 11:03
華南理工《AEM》：-50°C都能運行的全天候鋰離子電池！

華南理工大學的朱敏和胡仁宗介紹了一種新型的 SnO2-LiF-石墨（SLG）三元復合材料被用于高低溫下鋰離子電池的負極。

2021-10-18 11:11
查爾姆斯理工大學采用新型石墨烯使鈉離子電池的容量提高10倍

瑞典科學家在可持續性鈉電池中加入一種神奇的新型石墨烯材料，使電池容量增加了10倍。

2021-09-02 09:09
倫敦帝國理工學院發明新技術助力鈉離子電池取代鋰離子電池

據外媒報道，倫敦帝國理工學院的研究人員開發出一種新技術，可以使更可持續的鈉離子電池取代鋰離子電池。

2021-08-21 15:40
北理工孫逢春院士團隊最新Joule：深度學習算法為電池健康打分

該研究提出了一種應用深度神經網絡的充電曲線估計方法，為智能化電池管理的研發奠定了基礎。

2021-06-26 15:51
麻省理工李巨EMA：固態電池的多孔混合離子電子導體層

本綜述總結了近期在解決上述問題方面取得的進展，其中主要包括混合離子-電子導體（MIEC）的多孔材料和離子-電子絕緣體（IEI）粘合劑的應用。

2021-06-10 11:42
大連理工《EES》：高能量、高安全性無金屬鋰準固態可充電池！

大連理工大學王治宇教授與北京化工大學邱介山教授團隊報告了在準固態可充電電池設計中實現高能量和卓越安全性的方法。

2021-04-10 15:17
查爾默斯理工大學制定鋰金屬電池充電和操作指南降低短路風險

（圖片來源：瑞典查爾默斯理工大學）據外媒報道，由瑞典查爾默斯理工大學領導的國際研究小組近期制定出鋰金屬電池充電和操作指南，可大幅提高效率及降低短路風險。作為新一代高能量密度電池，業界對于鋰金屬電池未來在汽車領域的應用寄予厚望。鋰金屬電池

2021-01-26 09:01

本月熱點

工信部：2021年全國鋰離子電池產量324GWh，同比增長106%

2021年全國鋰離子電池產量324GWh，同比增長106%，其中消費、動力、儲能型鋰電產量分別為72GWh、220GWh、32GWh，分別同比增長18%、165%、146%。

2022-02-25 11:28
1月國內動力電池裝車量數據出爐：同比上升86.9%

2022年1月，我國動力電池裝車量共計16.2GWh，同比上升86.9%，環比下降38.3%，實現同比大幅增長。

2022-02-16 18:22
寧德時代正式披露最新調研紀要董事長曾毓群正面回應“20問”

2月15日晚間，寧德時代發布最新投資者關系活動記錄表。

2022-02-16 09:51
刀片電池或將供應特斯拉，比亞迪內心真強大

特斯拉和比亞迪，雖說在新能源汽車市場必將有一場終極之戰，普及新能源汽車的夢想卻最終將兩者緊密結合在一起，這或許就是高手過招的相殺相愛吧。

2022-02-16 09:05
寧德時代的痛

不得不說的是，寧德時代正在經歷一場陣痛。

2022-02-18 11:08
2月國內動力電池月度數據出爐，裝車量同比上升145.1%

2022年2月，我國動力電池裝車量13.7GWh，同比上升145.1%，環比下降15.5%，同比繼續保持大幅增長。

2022-03-11 17:51
鋰電廠陷“內卷”式搶人大戰：普通工人月入近萬高端人才薪酬2年翻倍

動力電池行業的集中度逐年提高，寧德時代(300750.SZ)龍頭地位一時難以撼動，第二梯隊電池廠商尋求擴大市場份額，擴產成為當前形勢下共同的選擇，隨之而來的，是龐大的人力需求與人才爭奪戰。

2022-03-01 10:28
深度剖析動力電池回收產業

在這樣千億萬億的市場爆發之前，業界的現狀是怎樣的？

2022-02-25 10:31

歡迎投稿

聯系人：王女士
Email：cbcu#m.astra-soft.com
發送郵件時用@替換#
電話：010-56284224

在線投稿

企業微信號

微信公眾號
